玻璃管液位计是一种直读式液位测量仪表，适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。但是它由于材质常会出现如下问题：

1.当玻璃管由于意外事故突然破碎时，需要更换玻璃管。

先将卡箍，防护罩拆卸下来，再松开上，下阀门的连接螺母，取出填料压盖和密封垫圈，去掉破碎的玻璃管，然后应顺次将连接螺母，填料压盖，密封垫圈套于玻璃管的两头，先将玻璃管的下端插入下阀门，再将上端插入上阀门，旋扭连接螺母，基本紧固玻璃管，待装上防护罩后再旋紧，用卡箍锁紧。

有什么预防方法呢?

2.玻璃管液位计的运输，贮存

运输：在运输过程中应保持原包装的完好，在装卸时应轻拿轻放，以防零件的破损．

贮存：玻璃管液位计应保存在干燥通风，无腐蚀性气体的场所．

3.液位计使用过程中要定期清洗玻璃管内外壁，以免视线模糊，清洗的时候一定要把上下两个阀门关紧，以免容器液体流出，然后再把拆下来的玻璃管用水冲洗，或者用酒精浸泡。安装的时候也要注意要小心，也要有方法。

4.在使用时要时常检修维护，以免生锈腐蚀导致渗漏，同时要做好使用记录和维修记录。

5.玻璃板液位计如何吹扫内壁油污？

在开工期间，玻璃板液位计内壁沾上油污，这对观察液位造成一定的困难。清除油污的办法是用服务点的1.5MPa蒸汽吹扫。穿好劳动防护用品如手套、护目镜等；关闭上下引出阀门 ；打开放空和排凝阀门 ；从近的服务点引一条蒸汽皮带；因为玻璃的要先远距离蒸汽预热，施工者好站在高处；空阀门吹入蒸汽由排凝阀排除 ；吹到干净为止。

注意：加氢装置中，鉴于玻璃板液位计和磁浮子液位计所制造材料的耐压等级，玻璃板液位计一般用于低压系统部分，磁浮子液位计常用于高压系统部分。

电容式液位计

电容式液位计是对压力容器或开口容器中物位的位移量进行连续测量的一种物位仪表，它是利用测量电容的变化达到测量物位高度的一种仪表。小七总结它遇到多的问题：

电容式液位计一半反映故障为液位失真，波动大灯

1 首先是判断变送器本身的故障

2 是校验。但前提条件是要对变送器结构了解清楚，它有两个调零电容及一个调量程的电位器。

变送器本身故障有：

a 在使用过程中，如果仪表无电流输出，应检查电源信号处理+-引出线是否松动或接触不良

b 如果仪表指示为零，用手握金属接触信号处理端子，仪表指示应增大，否则表明仪表信号处理器坏。

c 仪表指示针打满，将传感器引线取下，若仪表依然打满，表明信号处理器损坏，若仪表指示回零，则可能是传感器接触不良

d 检查传感器方法：将传感器引出线从信号处理器上取下，用万用表检测绝缘电阻应大于10兆欧，否则表明传感器绝缘不良。

e 干扰的判别，如指示值上下波动或固定指示某一液位值，则可判断反馈受到了干扰，在仪表电源线电源两端并联电解电容（容量220微法，耐压大于50V)即可消除。

校验：

a.外侧量筒式的调整

零位调整：关闭气液相截止阀，开启排污阀，排空测量筒中的液体，调整调零电容使仪表输出为4MA。

量程调整：关闭排污阀只打开液相截止阀，利用容器压力使测量筒内充满液体，调整量程电位器使仪表输出为20MA，打开气相阀仪表正常工作。

b.内筒式

零位调整：适当开大放氨阀至刚好出现串气，调整调零电容使仪表输出为4MA。

量程调整：关闭放氨阀，仪表输出将增大，注意仪表输出增大的速度，当输出不再增大时即是液位满点。调整量程电位器使仪表输出20MA，适当打开放氨阀仪表正常工作。

浮力式液位计

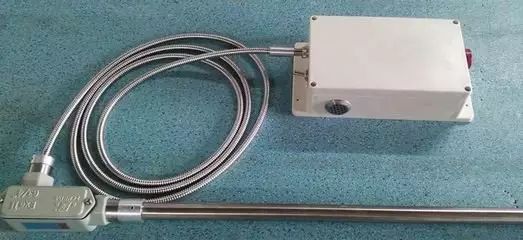

磁致伸缩液位仪

磁致伸缩液位仪由三部分组成:探测杆，电路单元和浮子组成。高科技含量的磁致伸缩液位传感器，应用于各类储罐的液位测量。该种液位仪具有精度高、环境适应性强、安装方便等特点。那么它会遇到什么情况呢？

个别时候发现其不能正常工作或液位长期不变

磁致伸缩液位仪故障率低，基本是免维护的。但有时出现上述问题，则可能是电子头的集成电路板和模块损坏了，更换相应部件即可。

也有可能是冬天油品挂蜡，导致浮子不能随油品正常移动，所以液位不变，这需要将固定法兰或锁紧的NPT装置松开，摇动探测杆或取出进行简单清理。

磁致伸缩液位仪的安装

顺着油罐的法兰孔将液位仪放入油罐，在固定重锤的作用下，探测杆自然拉直，到达罐底后，使液位仪电子头及下面的硬杆及柔性探测杆保持一条直线，锁紧NPT装置即可。

光纤液位仪

光纤水位计包括水位计传感器部分和控制电路终端部分。

其中，水位计传感器部分采用光路耦合调节设备与光缆连接用于传递承载水位信息的光信号，控制电路终端部分采用激光调制技术，发送不同功能的调制激光信号，通过调制、对比与检测，获得水位的准确信息。

这一原理实现了全程光测量，在室外不使用任何带电器件，可以杜绝静电危害防止雷电击毁。

浮筒式液位计

浮筒式液位计是根据阿基米德定律和磁耦合原理设计而成的液位测量仪表，仪表可用来测量液位、界位和密度，负责上下限位报警信号输出。专用于测量压力容器内液位，由四个基本部分组成：浮筒、弹簧、磁钢室和指示器。

浮筒式液位计浮筒常见故障与处理

1 浮子未吊好

导致浮子与筒壁相摩擦，因摩擦力抵消部分液面浮力，指示值不准。

处理:调整浮子

2 杂质沉淀在浮筒里

因为浮筒内介质几乎处于相对静止的状态，导致许多杂质沉淀在浮筒里，污泥把浮子卡住，即使液位变化，浮子被卡无法动作,就会出现输出值不变的情况。

处理:关死根部截止阀、排污阀，用水清洗浮筒内壁。

3 浮子的挂扣脱落

由于脱扣，浮子沉到浮筒底部扭力管无挂重，相当于液位满量程时的情况。(显示110%)

处理:把浮子挂扣挂好后投表会运行正常。

4 放大器板损坏

由于放大器损坏,浮子经过扭力管传过来的液位位移信号通过放大器,无法变成数字信号输出。

处理:更换放大器板,并加盖防雨罩。

伺服液位计

伺服式液位计基于浮力平衡的原理，由微伺服电动机驱动体积较小的浮子，能精确地测出液位等参数。伺服式液位计能够精确的测量油罐区的液位，对于石油罐区的安全运行起着重要的作用。我们进行一下关于伺服式液位计的故障问答吧，看看你的回答是否正确？

伺服式液位计的故障问答

问题一：液位值经常在某个高度的点不变

答：可能出现的原因有

1）稳液管在安装的时候不垂直

2）稳液管内壁焊缝不光滑

3）稳液管内壁腐蚀，有毛刺

解决方法有3种

a 把磁鼓上的钢丝剪掉一截，使浮子落到罐中心高度的时候，钢丝也恰好在磁鼓中间缠绕。浮子的上下运动过程中会有一定的水平位移，以中间高度为基准，浮子上下的时候分别向两边偏离，这样偏离的值就少一些

b 把表头换一个方向安装，把表头换一个方向，那么浮子上下运动导致的位移就不会在毛刺的方位上

c 把浮子更换为45mm直径的浮子。浮子的直径有45mm、90mmm、110mm三种尺寸，直径越大，精度越高，但也越容易被卡主。当选用小直径可以克服卡住现象。

问题二：液位正常，而温度和压力没有数值

答：MPU板损坏，这时只能更换新的MPU板来解决问题，更换时要注意把板子牢牢地插到底板上面，用螺钉固定好，不许有松动，并且接地线一定要牢固。

问题三：供电正常，而液位计忽然不显示

答：钢丝断开，浮子脱落，或者是力传感器受到振动损坏

这时更换新的浮子或者力传感器,日常维护保持钢丝平滑，防止金属材料在过度变形后将产生材料上的损伤。仪表不能承受大的震动，这样会损坏石墨轴承

浮子钢带液位计

钢带液位计是一种传统的液位计。它是利用力学平衡原理设计制作的。当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。

液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。

故障现象以及采取措施

1.液位变化，表头内计数器不动

a 链轮与显示部分轴松动，重新紧固。

b 显示部分齿轮磨损，更换齿轮组件。

c 活动部分被冻住，应采取防冻措施.

d 计数器是否损坏，如损坏更换计数器。

2.钢带断裂

a 可用氢弧焊焊接。

b 在钢带上打孔,用铆钉铆住。

c 更换钢带。

3.精度降低

a 在钢带打孔时，孔距预留一定余量加以补偿，但其测量精度高仅达4-5mm。

b 采用微处理器自动进行各种补偿，其精度可达±1mm。
